Solution de module relais d'E/S réseau Tonmind SIP-T30
Intégration intelligente pour les systèmes de sécurité, audio et d'automatisation

1. Défis et problèmes

Dans les systèmes modernes de sécurité, de surveillance et d'automatisation des bâtiments, les utilisateurs sont souvent confrontés à un problème commun : De nombreux dispositifs et équipements d'alarme différents fonctionnent séparément et ne peuvent pas être gérés dans un système unifié. .

Les boutons d'urgence, les détecteurs de température, les capteurs de gaz, les caméras de vidéosurveillance, les haut-parleurs et les dispositifs de contrôle d'accès sont isolés les uns des autres. Il est difficile de centraliser la collecte des données d'alarme et d'automatiser leur fonctionnement. Par conséquent, la détection des événements est retardée et la réponse aux urgences est lente. Les utilisateurs ont besoin d'un appareil tout-en-un pour connecter, unifier, contrôler et gérer facilement tous ces équipements.

2. Présentation du produit

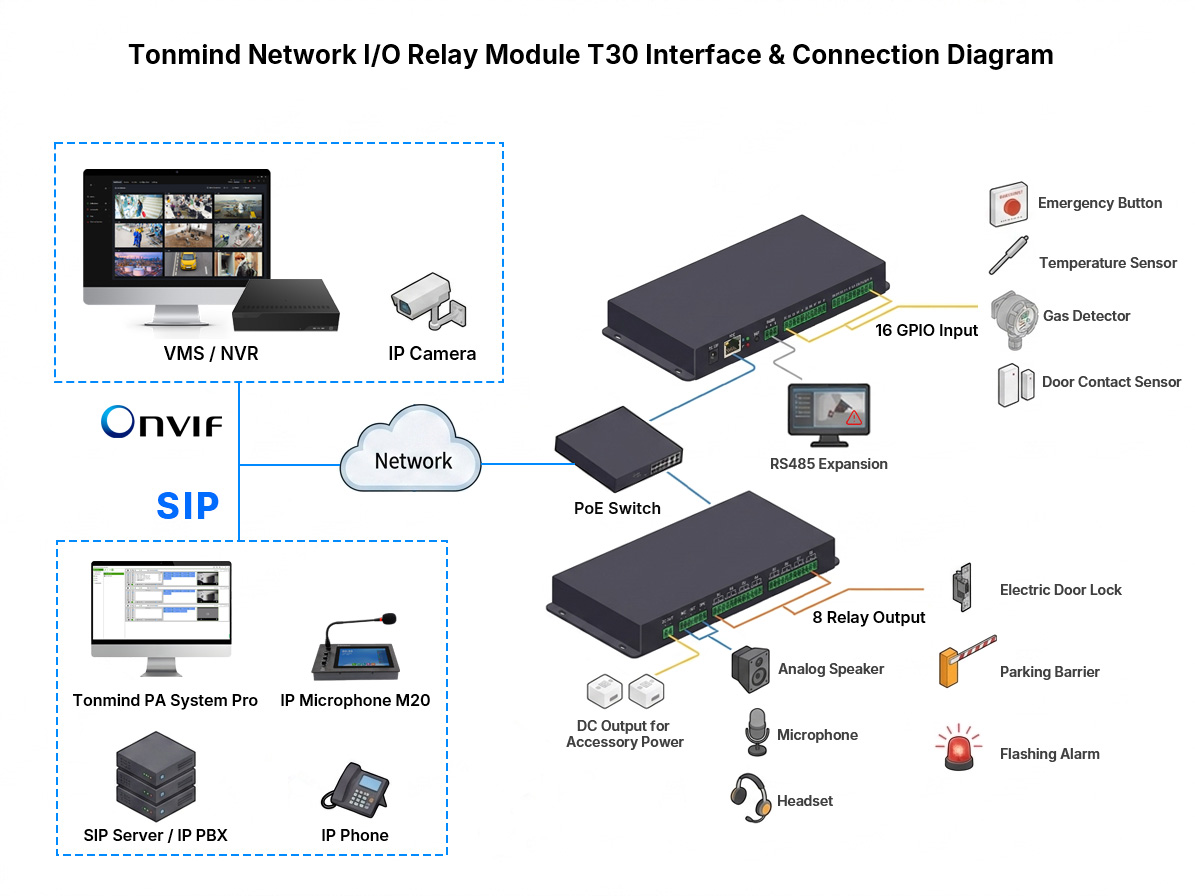

Le Module relais d'E/S réseau Tonmind SIP-T30 Il s'agit d'un contrôleur réseau puissant et intégré conçu pour résoudre ces problèmes. Il combine l'entrée de signaux, la télécommande, l'interphonie audio, la diffusion et la communication réseau en une seule unité stable.

● Il fournit 16 ports d'entrée GPIO pour recevoir des signaux provenant de boutons d'urgence, de capteurs de température, de détecteurs de gaz et d'autres dispositifs d'alarme.

● Il fournit 8 ports de sortie relais envoyer des commandes de télécommande pour actionner des alarmes, des serrures de porte, des barrières de parking, des éclairages et autres équipements.

● Il soutient Entrée micro, sortie casque et sortie haut-parleur pour la diffusion vocale en temps réel et l'interphonie bidirectionnelle.

● Il a un Port de sortie CC qui peuvent alimenter directement de petits capteurs et modules externes.

● Il prend en charge les deux Entrée d'alimentation PoE et CC 12 V pour une installation flexible et facile.

Le SIP-T30 prend en charge de nombreux protocoles réseau :

SIP, ONVIF, HTTP, HTTPS, IPv4, TLS, RTSP, RTP, RTCP, DHCP, DNS, NTP, TCP, UDP, IGMP, ICMP, ARP.

● Protocole SIP Ce module permet la connexion aux serveurs SIP et aux systèmes IP PBX. Les alarmes et les événements peuvent être envoyés au serveur, et les téléphones IP peuvent envoyer des commandes de contrôle ou passer des appels en direct via le T30.

● Protocole ONVIF Ce module est entièrement compatible avec les systèmes de vidéosurveillance. Il permet de connecter les dispositifs d'alarme, les caméras IP, le VMS et le NVR, offrant ainsi aux utilisateurs une plateforme unique pour consulter l'état des appareils, envoyer des instructions de contrôle et réagir aux événements.

● Toutes les configurations peuvent être définies facilement grâce à une interface utilisateur conviviale. interface de gestion Web .

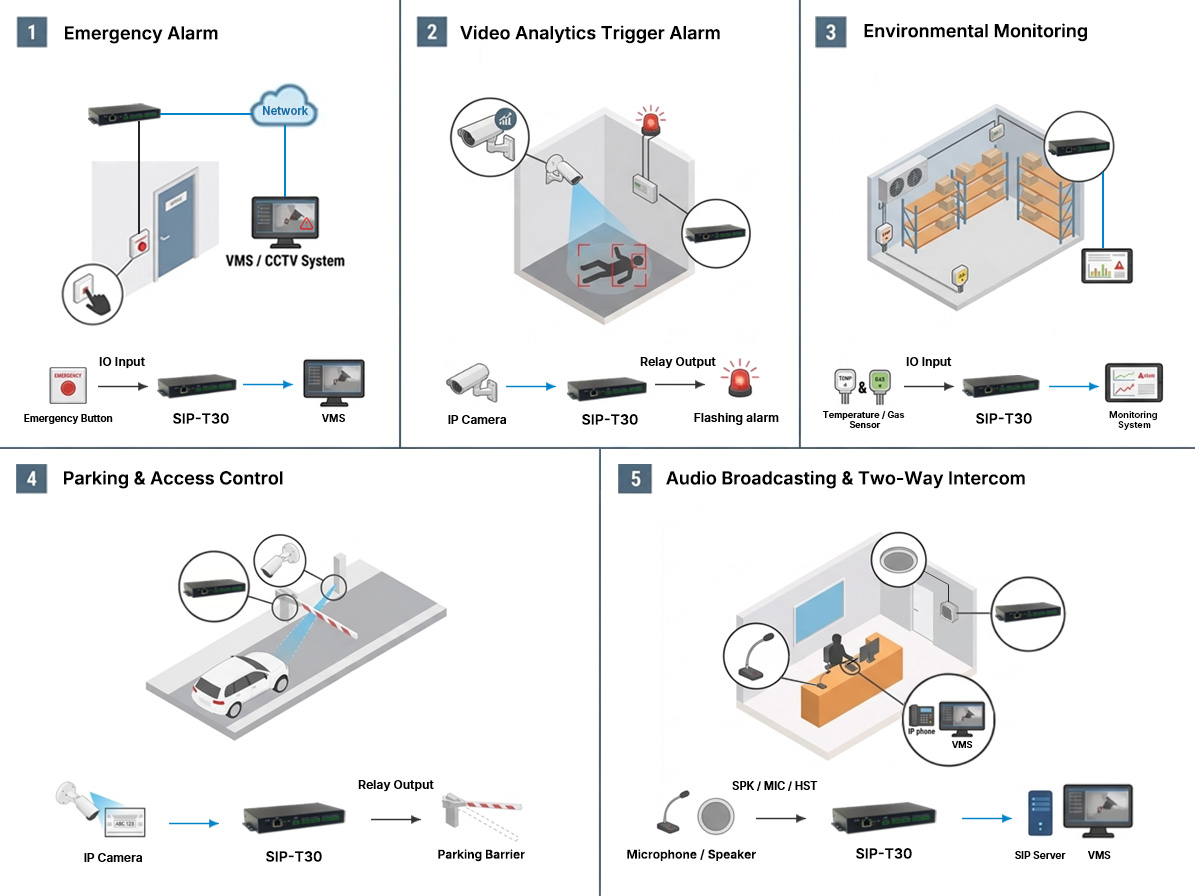

3. Scénarios d'application typiques

Scénario d'application 1 – Intégration d'alarmes d'urgence

Un bouton d'urgence peut être connecté à l'entrée GPIO du SIP-T30 par câble. Lorsque le bouton est enfoncé, le T30 transmet l'événement d'alarme via le réseau au système de gestion vidéo (VMS) ou de vidéosurveillance (CCTV) en utilisant le protocole ONVIF. .

Cela permet aux opérateurs du centre de surveillance de recevoir immédiatement des notifications d'alarme et de consulter rapidement les flux vidéo des caméras concernées pour une intervention d'urgence plus rapide.

Flux de travail :

Bouton d'urgence → Entrée GPIO → SIP-T30 → Réseau → Système VMS/CCTV

Scénario d'application 2 – Déclenchement d'une alarme de sécurité par analyse vidéo

Une caméra IP peut détecter des événements d'urgence tels qu'une chute, un comportement dangereux ou une intrusion grâce à l'analyse vidéo. Après la détection, la caméra transmet l'événement au SIP-T30 via le réseau.

Le T30 peut ensuite activer des dispositifs d'alarme externes via des sorties relais, tels que des feux de signalisation clignotants, des sirènes ou des haut-parleurs, pour avertir le personnel de sécurité et le personnel de surveillance.

Flux de travail :

Caméra IP → Réseau → SIP-T30 → Sortie relais → Dispositif d'alarme

Cela crée un système de réponse de sécurité actif qui combine l'analyse vidéo et la liaison d'alarmes en temps réel.

Application Scénario 3 – Surveillance et notification environnementales

Des capteurs environnementaux, tels que des détecteurs de température ou de gaz, peuvent être connectés aux entrées GPIO du SIP-T30. En cas de détection d'anomalies, le T30 transmet des informations d'alarme au système de surveillance via le réseau.

Cela permet aux utilisateurs de recevoir des notifications de surveillance en temps réel et de réagir rapidement aux risques environnementaux.

Flux de travail :

Capteur de température/gaz → Entrée GPIO → SIP-T30 → Réseau → Système de surveillance

Cette solution convient aux salles serveurs, aux usines, aux entrepôts et aux environnements de surveillance des équipements.

Scénario d'application 4 – Intégration du contrôle d'accès et du stationnement

Une caméra IP avec reconnaissance de plaques d'immatriculation peut transmettre les événements de détection de véhicules au SIP-T30 via le réseau. Le T30 peut ensuite commander les serrures de porte ou les barrières de parking connectées grâce à ses sorties relais.

Lorsqu'un véhicule autorisé est détecté, le portail de parking ou la barrière d'entrée s'ouvre automatiquement.

Flux de travail :

Caméra IP → Réseau → SIP-T30 → Sortie relais → Barrière de parking / Verrou de porte

Cette solution est idéale pour les systèmes de stationnement intelligents et les applications de gestion d'accès aux véhicules.

Scénario d'application 5 – Diffusion audio et interphone bidirectionnel

Il est possible de connecter directement des haut-parleurs et des microphones analogiques au SIP-T30 via les interfaces Haut-parleur et Microphone. Grâce à un serveur SIP, un système de gestion vidéo (VMS) ou un système de vidéosurveillance, les opérateurs peuvent utiliser le T30 pour la diffusion en direct, les annonces d'urgence et la communication interphone bidirectionnelle.

Le centre de surveillance peut communiquer à distance, via des haut-parleurs connectés, pour fournir des instructions, des avertissements ou des notifications d'urgence en temps réel.

Flux de travail :

Haut-parleur / Microphone → SIP-T30 → Réseau → Serveur SIP / Système de gestion vidéo / Système de vidéosurveillance

Cela fait du SIP-T30 une solution flexible pour combiner la surveillance de sécurité et la communication audio IP.

Scénario d'application 6 – Contrôle de périphérique Modbus RS485

Le SIP-T30 prend en charge la communication RS485 avec le protocole Modbus, permettant aux systèmes de contrôle, aux plateformes PLC ou aux systèmes d'automatisation de se connecter directement à l'appareil.

Grâce aux commandes Modbus, les utilisateurs peuvent contrôler à distance l'état marche/arrêt des relais 1 à 8 et surveiller l'état des entrées/sorties 1 à 16. Le T30 est ainsi parfaitement adapté aux projets d'automatisation industrielle et d'intégration de bâtiments intelligents.

Conclusion

Le module relais d'E/S réseau Tonmind SIP-T30 est bien plus qu'un simple contrôleur de relais. C'est un dispositif d'intégration intelligent qui permet de connecter les systèmes d'alarme, de vidéosurveillance, audio, les capteurs environnementaux et les plateformes d'automatisation au sein d'un réseau unifié.

En combinant l'intégration d'alarmes GPIO, le contrôle de relais, la communication SIP, l'intégration de vidéosurveillance ONVIF, la prise en charge RS485 Modbus, la diffusion audio et les fonctions d'interphone bidirectionnel, le SIP-T30 aide les utilisateurs à construire des systèmes de sécurité et d'automatisation plus intelligents, plus rapides et plus efficaces.

C'est une solution idéale pour les bâtiments intelligents, les projets de vidéosurveillance, l'automatisation industrielle, les systèmes de sonorisation IP, la gestion des parkings, le contrôle d'accès et les applications de surveillance à distance.
